    IP防水測試方法

    發表時間:2020-09-10 17:41:19

    在工業生產中,特別是電子電器產品,對設備都會有不同等級的防塵防水要求。自動化儀表設備的外殼防護等級(IP代碼/防塵防水),是保證設備正常運行、保證產品安全可靠性防護的一項重要指標。

    等級防水

    ⑴IPX 1

    方法名稱:垂直滴水試驗

    試驗設備:滴水試驗裝置

    試樣放置:按試樣正常工作位置擺放在以 1r/min 的旋轉樣品臺上,樣品頂部至滴水口的距離不大于 200mm

    試驗條件:滴水量為 1.0±0.5mm/min

    持續時間:10 min

    ⑵IPX 2

    方法名稱:傾斜 15°滴水試驗

    試驗設備:滴水試驗裝置

    試樣放置:使試樣的一個面與垂線成 15°角,樣品頂部至滴水口的距離不大于 200mm。每試驗完一個面后,換另一個面,共四次。

    試驗條件:滴水量為 3.0±0.5 mm/min

    持續時間:4×2.5 min(共10 min

    ⑶IPX 3

    方法名稱:淋水試驗

    試驗方法:

    a擺管式淋水試驗

    試驗設備:擺管式淋水濺水試驗裝置

    試樣放置:選擇適當半徑的擺管,使樣品臺面高度處于擺管直徑位置上,將試樣放在樣臺上,使其頂部到樣品噴水口的距離不大于 200mm ,樣品臺不旋轉。

    試驗條件:水流量按擺管的噴水孔數計算,每孔為 0.07 L/min ,淋水時,擺管中點兩邊各 60° 弧段內的噴水孔的噴水噴向樣品。被試樣品放在擺管半圓中心。擺管沿垂線兩邊各擺動 60°,共 120°。每次擺動(2×120°) 約 4s

    試驗時間:連續淋水 10 min

    b噴頭式淋水試驗

    試驗設備:手持式淋水濺水試驗裝置

    試樣放置:使試驗頂部到手持噴頭噴水口的平行距離在 300mm 500mm 之間

    試驗條件:試驗時應安裝帶平衡重物的擋板,水流量為 10 L/min

    試驗時間:按被檢樣品外殼表面積計算,每平方米為 1 min (不包括安裝面積),最少 5 min

    ⑷IPX 4

    方法名稱:濺水試驗

    試驗方法:

    a.擺管式濺水試驗

    試驗設備和試樣放置:與上述 IPX 3 a 款均相同;

    試驗條件: 除后述條件外,與上述 IPX 3 a 款均相同;噴水面積為擺管中點兩邊各 90°弧段內噴水孔的噴水噴向樣品。被試樣品放在擺管半圓中心。擺管沿垂線兩邊各擺動 180°,共約 360°。每次擺動 (2×360°) 約 12s

    試驗時間:與上述 IPX 3 a 款均相同 (即10 min)。

    b.噴頭式濺水試驗

    試驗設備和試樣放置:與上述 IPX 3 b 款均相同;

    試驗條件:拆去設備上安裝帶平衡重物的擋板,其余與上述 IPX 3 b 款均相同;

    試驗時間:與上述 IPX 3 b 款均相同, 即按被檢樣品外殼表面積計算,每平方米為 1 min (不包括安裝面積) 最少 5min

    ⑸IPX 5

    方法名稱:噴水試驗

    試驗設備:噴嘴的噴水口內徑為 6.3mm

    試驗條件:使試驗樣品至噴水口相距為 2.5m 3m ,水流量為 12.5 L/min 750 L/h)

    試驗時間:按被檢樣品外殼表面積計算,每平方米為 1 min (不包括安裝面積) 最少 3 min

    ⑹IPX 6

    方法名稱:強烈噴水試驗;

    試驗設備:噴嘴的噴水口內徑為 12.5 mm

    試驗條件:使試驗樣品至噴水口相距為 2.5m 3m ,水流量為 100 L/min 6000 L/h)

    試驗時間:按被檢樣品外殼表面積計算,每平方米為 1 min(不包括安裝面積)最少 3 min

    ⑺IPX 7

    方法名稱:短時浸水試驗

    試驗設備和試驗條件:浸水箱。其尺寸應使試樣放進浸水箱后,樣品底部到水面的距離至少為 1m。試樣頂部到水面距離至少為 0.15m

    試驗時間: 30 min

    ⑻IPX 8

    方法名稱: 持續潛水試驗;

    試驗設備試驗條件和試驗時間: 由供需(買賣)雙方商定,其嚴酷程度應比 IPX 7 高。

    防水氣密測試儀

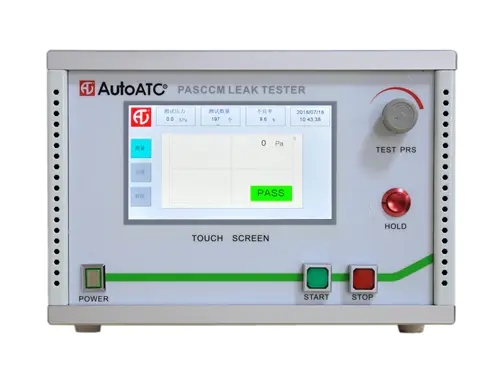

    對于產品的防水性能檢測,比較傳統的方法是利用水檢。這種方法無疑是最直接的方法,但是效率低、元件污染、主觀判斷、無法衡量泄漏值等種種弊端,使其不適合工廠在線生產時的批量檢測和精密檢測。目前奧圖八通道氣密測試儀(也稱防水檢測儀),非常適合電子工廠產品防水測試的批量在線檢測。

    奧圖氣密測試儀,以壓縮空氣為檢測介質,分別對檢測端和標準端(全密封)充入一定壓力的氣體,平衡一段時間后,觀察檢測端的壓力變化,如果檢測工件存在泄漏,則檢測端壓力降低,并最終對泄漏量大小做出判定,根據判定標準對工件合格與否 進行判斷。

    奧圖ATC系列可以滿足IP防水測試。實現自動化檢測,操作簡單,無需熟練工,節省人力;提高測試精度,泄漏定量化,減少不合格率,實現資料的統計分析;合格、不合格自動判定,準確判斷產品的微漏、小漏和大漏。
